Система Измерительная Газоаналитическая «ЭМИ-М1»
Вариативна: сертифицирована с несколькими типами центральных устройств и газоанализаторами различных производителей
Возможность использования центрального устройства системы в качестве HART-коммуникатора*
Подключение до 32 газоанализаторов в системе
Подбор индивидуального состава системы исходя из ваших требований
Преимущества
ВОЗМОЖНОСТЬ ИСПОЛЬЗОВАНИЯ ЦУ ЭМИ ССД-1М В КАЧЕСТВЕ HART-КОММУНИКАТОРА
для настройки газоанализаторов через софт*
ВОЗМОЖНОСТЬ ВЫБОРА ЦЕНТРАЛЬНОГО УСТРОЙСТВА
в зависимости от решаемых задач
УНИВЕРСАЛЬНЫЕ ПРОТОКОЛЫ ОБМЕНА
возможность использования в составе системы устройств других производителей
ПРОСТОТА КАЛИБРОВКИ И НАСТРОЙКИ
(с помощью ПО для ПК)
БЕСПРОВОДНОЕ BLUETOOTH ПОДКЛЮЧЕНИЕ*
(для настройки и управления системой)
ПЕРЕДАЧА ДАННЫХ
по каналу LoRaWAN*
ВОЗМОЖНОСТЬ ИСПОЛЬЗОВАНИЯ СИСТЕМЫ В КАЧЕСТВЕ ЭЛЕМЕНТА ПРОТИВОАВАРИЙНОЙ ЗАЩИТЫ
АРХИВАЦИЯ ДАННЫХ НА SD-КАРТУ*
(наличие слота под SD-карту до 32 Гб)
НАЛИЧИЕ ЗВУКОВОЙ И/ИЛИ СВЕТОВОЙ СИГНАЛИЗАЦИИ
при превышении установленных порогов загазованности
ЗАЩИТА ЦЕПЕЙ ПИТАНИЯ*
*При выборе центрального устройства ЭМИ ССД-М1
Назначение
- Автоматический и непрерывный контроль загазованности воздуха рабочей зоны, наружных установок и открытых пространств промышленных объектов
- Обработка и хранение принятых данных
- Передача данных на устройство управления
- Коммутация внешних цепей
- Звуковая и световая сигнализация при превышении установленных порогов загазованности
Типы центральных устройств
1
ЭМИ ССД-1М
ЭМИ ССД-1М
ПАРАМЕТРЫ ВХОДНЫХ И ВЫХОДНЫХ КАНАЛОВ |
|
| Число измерительных каналов: | |
| – аналоговых 4-20 мА | 8 |
| – цифровых HART | 8 |
| – цифровых RS-485 | 1 |
| Количество газоанализаторов на канал: | |
| – аналоговых 4-20 мА | 1 |
| – цифровых HART | 1 |
| – цифровых RS-485 | < 32 |
| Тип (количество) выходных каналов | |
| – цифровой | RS-485 (1 канал) * |
| – аналоговый | дискретный релейные выходы (3 реле) |
| – радиоканалы** | – Bluetooth (1 канал) – LoRaWAN (1 канал) |
ПАРАМЕТРЫ ЭЛЕКТРОПИТАНИЯ |
|
| Напряжение питания | 12…32 В постоянного тока (номинальное: 24 В постоянного тока) |
| Потребляемая мощность, Вт, не более | < 2,5 |
| Потребляемая мощность при питании газоанализаторов от центрального устройства | при питании 8 газоанализаторов с подогревом сенсоров: не более 120 Вт |
ТИПЫ ИНДИКАЦИИ |
|
| Звуковая сигнализация | есть |
| Визуальная индикация | – OLED дисплей с выводом информации об измеряемых концентрациях и режимах работы – 2 светодиода общего состояния системы |
КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ |
|
| Габаритные размеры, мм | (180×70×100) ±1 |
| Масса, кг, не более | < 0,5 |
| Степень защиты корпуса | IP 20 |
ПАРАМЕТРЫ ЭКСПЛУАТАЦИИ |
|
| Температура окружающей среды, ⁰С | -10…50 |
| Относительная влажность воздуха, %, не более | < 95 (без конденсации) |
| Атмосферное давление, кПа | 80…120 |
| Примечания: | |
| * * тип канала выбирается пользователем через меню ЦУ ** является опцией |
|
Определяет 122 вида газов и паров
- Электрохимические сенсоры
- Кислород
- Оксид углерода
- Сероводород
- Хлор
- Цианистый водород
- Аммиак
- Диоксид серы
- Оксид азота
- Диоксид азота
- Водород
- Фтор
- Арсин
- Фосфин
- Моносилан
- Хлороводород
- Фтороводород
- Карбонилхлорид
- Метилмеркаптан
- Озон
- Бром
- Формальдегид
- Этилмеркаптан
- Этиленоксид
- Этилен
- Метанол
- Этанол
- Оптические сенсоры
- Диоксид углерода
- Пропан
- Метан
- Этан
- Н-Гексан
- Н-Бутан
- Изобутан
- Пентан
- Пропилен
- Метанол
- Толуол
- Этиленоксид
- Бензол
- Ацетон
- Этилен
- Н-октан
- Этанол
- Метилтретбутиловый эфир
- н-Гептан
- Нонан
- Декан
- Стирол
- Этилацетат
- Бензин автомобильный
- Топливо дизельное
- Керосин
- Уайт-спирит
- Топливо для реактивных двигателей
- Бензин авиационный
- Бензин неэтилированный
- 1-бутен
- Циклопентан
- Циклогексан
- Изобутилен
- Изопропен
- Этилбензол
- Бутилацетат
- 1,3-бутадиен (дивинил)
- 1,2-дихлорэтан
- Диметилсульфид
- 1-гексен
- 1-бутанол
- Винилхлорид
- Циклопропан
- Диэтиловый эфир
- Пропиленоксид
- Хлорбензол
- 2-метил-2-пропанол
- 2-бутанон
- Пары нефтепродуктов
- Сумма углеводородов
- Фотоионизационные сенсоры
- Бензол
- Уксусная кислота
- 2-Метилпропен (изобутилен)
- Метилбензол (толуол)
- о-Ксилол (диметилбензол)
- Арсин
- Фосфин
- Нафталин
- Трихлорэтилен
- Этан
- Пропан
- н-Гексан
- н-Бутан
- Изобутан
- Пентан
- Пропилен
- Метанол
- Этиленоксид
- Ацетон
- Этилен
- Октан
- Фенол
- н-Гептан
- Этилацетат
- Бензин автомобильный (по изобутилену)
- Топливо дизельное (по изобутилену)
- Керосин (по изобутилену)
- Уайт-спирит (по изобутилену)
- n-Бутанол
- Пропанол
- Этилбензол
- Стирол
- Оксид азота
- Метилмеркаптан
- Винилхлорид
- н-Пропилацетат
- Эпихлоргидрин
- N,N-диметилацетамид (морфолин)
- Хлористый бензил
- Фурфуриловый спирт
- Этанол
- 2-аминоэтанол
- Диэтиламин
- Этилхлорформиат
- Толуол
- Моноэтаноламин

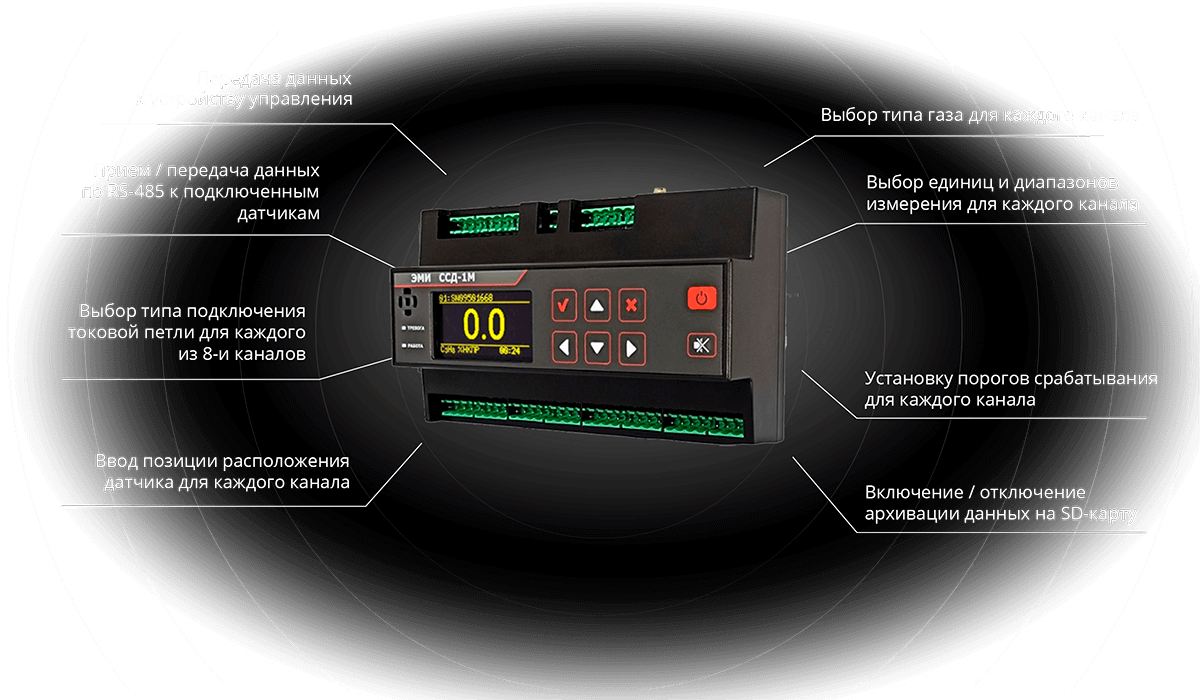

Функциональные возможности центрального устройства ЭМИ ССД-1М
ЦУ ЭМИ ССД-1М – это многоканальный контроллер с подключением 8 датчиков по аналоговому интерфейсу «токовая петля» и протоколу HART и 32 датчиков по интерфейсу RS-485, а так же с возможностью выбора интерфейса передачи данных к устройству управления: RS-485, LoRaWAN, Bluetooth
Диапазон температуры окружающей среды
-10 °C … +50 °C
Диапазон атмосферного давления
80-120 kPa
Диапазон относительной влажности
15-95%
(без образования конденсата)
Габаритные размеры (ДхШхВ)
180х60х100 мм
Масса
0,5 кг
