Семейство пожарных извещателей пламени «Вега»
ИП 330-1-4: 4 ИК канала
ИП 330/329-2-4: 3 ИК канала +1 УФ канал
Надежное обнаружение источников горения в любых погодных условиях
Непревзойдённая помехоустойчивость

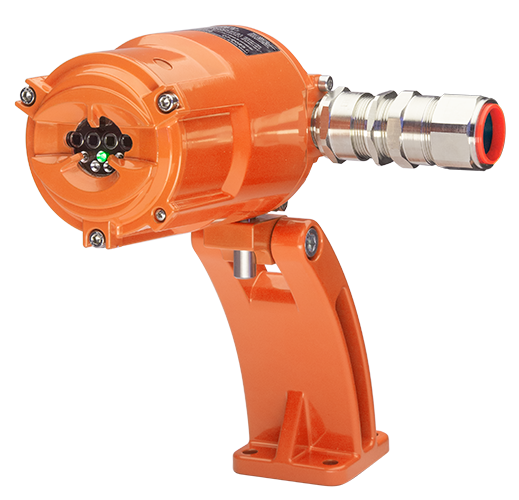

Преимущества
Назначение
Извещатели пожарные пламени ИП 330-1-4 и ИП 330/329-2-4 предназначены для применения в системах пожарной сигнализации и выдачи аварийных (предупредительных) сигналов на приёмно-контрольные пожарные и охранно–пожарные приборы при возникновении возгорания в контролируемой зоне прибора.
Благодаря высокой устойчивости к климатическим и механическим воздействиям, а также высокой стойкости к солнечной «засветке», извещатели могут устанавливаться как в помещениях, так и на открытых площадках.
Область применения
Рекомендуется к применению в системах автоматической пожарной сигнализации с пожаротушением и технологических системах с протоколами HART, Modbus (RTU) на объектах со сложными условиями эксплуатации:
- Сухопутные и морские объекты добычи, подготовки, нефти, сопровождающиеся сжиганием попутного газа, установки, производящие сброс и сжигание газа, НПЗ, нефтебазы, газоперерабатывающие производства, газопроводы и нефтепроводы, компрессорные подстанции;
- Металлургические литейные и прокатные производства, машиностроительные и судостроительные производства с большим количеством сварочных работ;
- Авиационные и вертолетные заводы, ремонтные ангары и другие производственные помещения аэропортов;
- Химические производства;
- Взрывоопасные зоны подземных выработок, шахт, рудников и наземных строений (стволы, штреки, штольни, транспортеры, скиповые подъемные установки и т.д.)
Извещатель может быть выполнен в двух модификациях:
ОТЛИЧИЯ МОДЕЛИ:
- Определение очагов горения по 4 ИК каналам;
- Отсечка ложных помех производится интеллектуальным алгоритмом на основе оптического и частотного спектрального анализа;
- Контроль загрязнённости стекла извещателя осуществляется ИК оптопарой.
Обозначение при заказе:

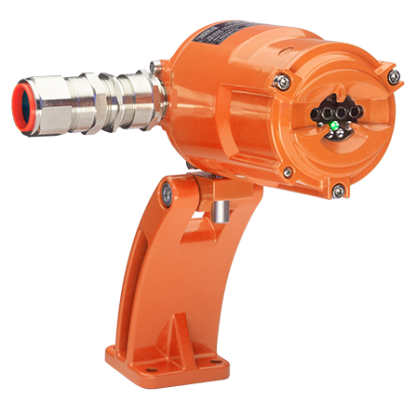

ИП 330-1-4
ОТЛИЧИЯ МОДЕЛИ:
- Определение очагов горения по 3 ИК каналам и 1 УФ каналу;
- УФ канал используется для отсечения ложных помех;
- Контроль загрязнённости стекла извещателя осуществляется УФ оптопарой.
Обозначение при заказе:

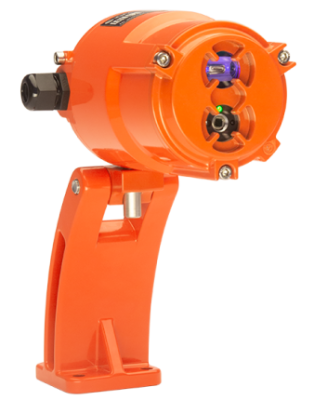

ИП 330/329-2-4

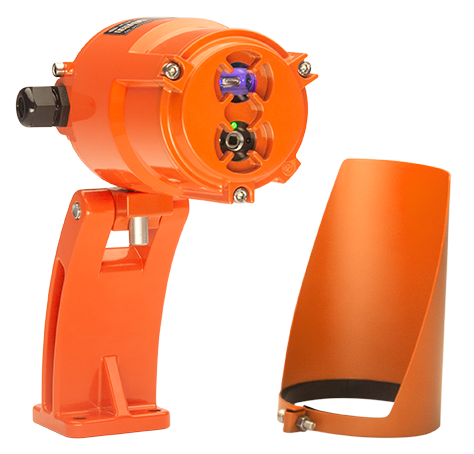

Комплект поставки
- Извещатель «ВЕГА»
- Взрывозащищенный кабельный ввод
- Взрывозащищенная заглушка
- Магнитный стилус
- Защитный козырёк
- Кронштейн
- Цифровой информационный носитель с ПО
- Паспорт

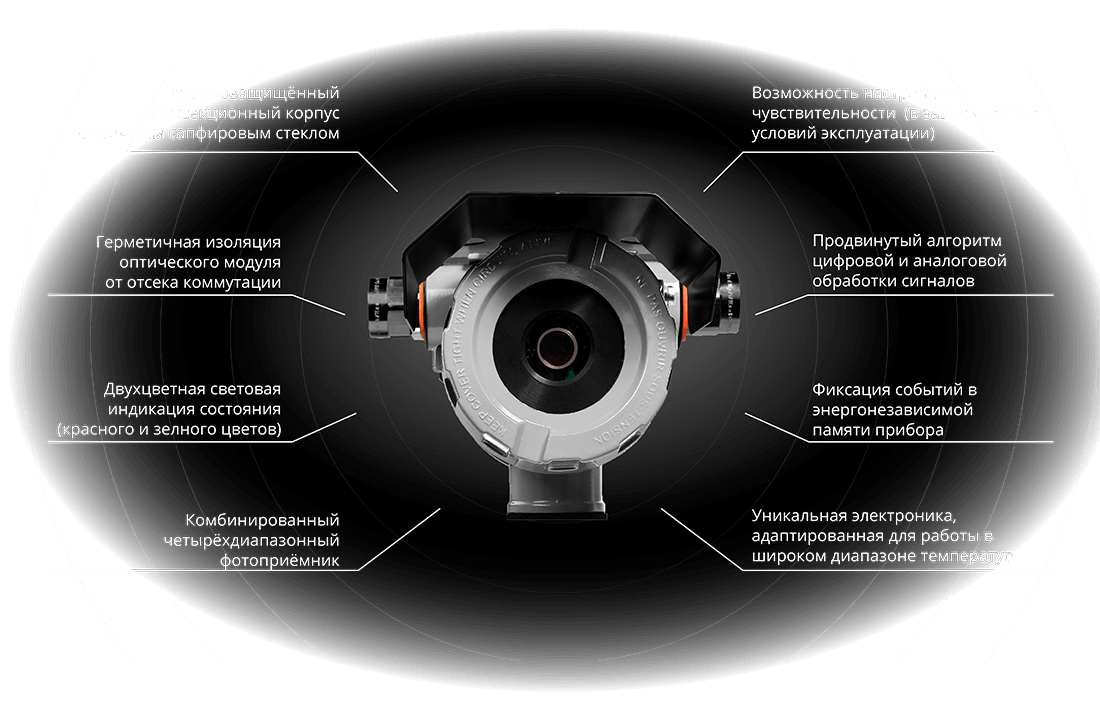

Особенности
-60 °C … +85 °C
80-120 кПа
0-100%
(без образования конденсата)
160х110х100 мм
< 2 кг
Принцип работы
Извещатели пожарные пламени моделей ИП 330-1-4 и ИП 330/329-2-4 представляют собой оптико – электронные устройства, анализирующие инфракрасное (для модели ИП 330-1-4) или инфракрасное и ультрафиолетовое (для модели ИП 330/329-2-4) излучение в контролируемой зоне. Фотоэлементы извещателей подобраны таким образом, чтобы обеспечить максимальную чувствительность на длинах волн, характерных для продуктов горения (нагретых молекул воды и углекислого газа). Наличие очагов горения определяется путём выявления признаков оптического излучения в различных диапазонах длин волн, свойственных исключительно для огня.
Алгоритм определения горения извещателей также дополнен частотным анализом спектров оптического излучения, что позволяет с большой степенью достоверности определять ложные источники излучения такие, как солнечные блики, включение/выключение ламп, работа нагретой аппаратуры, разряды молний.
Извещатели имеет функцию автотестирования, обеспечивающую автоматический контроль работоспособности электронных схем извещателей. При автоматической проверке работоспособности, извещатель самостоятельно контролирует загрязнение смотрового окна фотоэлементов, а также проверяет работоспособность каждого из оптических каналов. Помимо этого контролируются температура и параметры внешнего питания извещателя. При определении неисправности, либо загрязнения смотрового окна, извещатель формирует сигнал «НЕИСПРАВНОСТЬ».
