Стационарный газоанализатор ИГМ-10

Простой.

Надежный.

Неприхотливый.

Преимущества

САМОЕ НИЗКОЕ ЭНЕРГОПОТРЕБЛЕНИЕ В ЛИНЕЙКЕ
не более 0,5 Вт в режиме тревоги
не более 0,25 Вт в дежурном режиме
ВАРИАТИВНОСТЬ ИСПОЛНЕНИЯ
питание от сети/от встроенной батареи
(в зависимости от модификации)
НЕБОЛЬШИЕ ГАБАРИТЫ И ВЕС
по сравнению с аналогами
МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 2 ГОДА
у моделей с оптическим сенсором
ВЫСОКАЯ ТОЧНОСТЬ
абсолютная погрешность 3% НКПР
IGM-10
БЫСТРОЕ ВРЕМЯ ОТКЛИКА
Т0,9 5 секунд для простых углеводородных газов
УСТОЙЧИВОСТЬ К ПОВЫШЕННОЙ ВЛАЖНОСТИ, ПАРУ И ТУМАНУ
у моделей с оптическим сенсором
ПРИВЛЕКАТЕЛЬНАЯ СТОИМОСТЬ
УСТОЙЧИВОСТЬ К ВИБРАЦИОННЫМ НАГРУЗКАМ
проведена сертификация на сейсмостойкость
УСТОЙЧИВОСТЬ К РАДИОМАГНИТНОМУ ИЗЛУЧЕНИЮ
напряженностью до 3 В/м

Назначение

ИГМ-10 позволяет производить автоматический непрерывный контроль опасных концентраций горючих газов (метан, пропан, гексан) и диоксида углерода в потенциально опасных местах. Благодаря высокой устойчивости к климатическим и механическим воздействиям, газоанализаторы ИГМ-10 могут устанавливаться как в помещениях, так и на открытых площадках.

Область применения

  • нефтяные и газовые месторождения;
  • химические производства;
  • рабочие зоны промышленных предприятий;
  • компрессорные станции и др.

Газоанализатор ИГМ-10 выпускается в следующих модификациях

1 ИГМ-10-X-11 2 ИГМ-10(IR/Tox)-XX-Y
ИГМ-10-X-11

(с внешним питанием)

оптический датчик

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Метод измерения
оптический
Способ пробоотборадиффузионный
Межповерочный интервал2 года
Маркировка взрывозащиты:1Ex d ia IIC T6 X
Напряжение питания12-28 В
Потребляемая мощность0,5 Вт
Температура окружающей средыот -40... +60⁰C
Относительная влажность (без образования конденсата)< 98%
Выходные сигналы– токовая петля (пассивная)
- RS-485
- реле «Исправность»
- реле «Порог 1», реле «Порог 2»
Средняя наработка на отказ100 000 ч
Степень защиты оболочкиIP67
Материал корпусаалюминий
Средний срок службы10 лет
ИГМ-10(IR/Tox)-XX-Y

(с автономным питанием от встроенной батареи)

можно установить оптический или электрохимический датчик

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Метод измерения– оптический
– электрохимический
Способ пробоотборадиффузионный
Межповерочный интервал
– с оптическим сенсором
– с электрохимическим сенсором
2 года
1 год
Маркировка взрывозащиты1Ex d ia IIC T6 X
Напряжение питания3,0-3,6
Потребляемая мощность0,05
Время работы прибора от встроенного элемента питания, не менее
(батарея подлежит замене)		1 год
Тип батареи
lithium-ion D – ER34615
Температура окружающей средыот -10... +40⁰С (СО₂, оптический сенсор)
от -10... +60⁰С (горючие газы/углеводороды, оптический сенсор)
от -30... +50⁰С (электрохимический сенсор)
от -40... +60⁰С (горючие газы/углеводороды, оптический сенсор)
от -60... +60⁰С (горючие газы/углеводороды, оптический сенсор)
Относительная влажность
(без образования конденсата)		< 95%
Выходные сигналы- – токовая петля (пассивная)
- RS-485
- 2 транзистора (включенные по схеме с общим эмиттером) для сигнализации превышения установленных порогов концентрации анализируемого газа с помощью логических уровней напряжения
Средняя наработка на отказ:
– с оптическим сенсором
– с электрохимическим сенсором
60 000 часов
30 000 часов
Степень защиты оболочкиIP67
Материал корпусаалюминий
Средний срок службы10 лет

Определяемые газы и обозначение при заказе

Питание от сети

Оптические сенсоры (ИГМ-10-Х-ХХ)
  • ИГМ-10-1-11 Метан (СН4)
  • ИГМ-10-2-11 Пропан (С3Н8)

Батарейное питание

Оптические сенсоры (ИГМ-10ИК)
  • ИГМ-10ИК-01-Y(-T) Метан (СН4)
  • ИГМ-10ИК-02-Y(-T) Пропан (С3Н8)
  • ИГМ-10ИК-03-Y(-T) н-Гексан (С6Н14)
  • ИГМ-10ИК-04-Y(-T) Диоксид углерода (CO2)
Электрохимические сенсоры
  • ИГМ-10Э-01-Y(-T) Кислород (О2)
  • ИГМ-10Э-02-Y(-T) Оксид углерода (CO)
  • ИГМ-10Э-03-Y(-T) Сероводород (H2S)
  • ИГМ-10Э-04-Y(-T) Сероводород высоких концентраций
  • ИГМ-10Э-05-Y(-T) Диоксид серы (SO2)
  • ИГМ-10Э-06-Y(-T) Диоксид серы высоких концентраций
  • ИГМ-10Э-07-Y(-T) Оксид азота (NO)
  • ИГМ-10Э-08-Y(-T) Диоксид азота (NO2)
  • ИГМ-10Э-09-Y(-T) Аммиак (NH3)
  • ИГМ-10Э-10-Y(-T) Аммиак высоких концентраций (NH3)
  • ИГМ-10Э-11-Y(-T) Водород (H2)
  • ИГМ-10Э-12-Y(-T) Цианистый водород (HCN)
  • ИГМ-10Э-13-Y(-T) Метанол (CH3OH)
  • ИГМ-10Э-14-Y(-T) Этанол (C2H5OH)
  • ИГМ-10Э-15-Y(-T) Фтороводород (HF)

Комплект поставки

CONTENTS OF DELIVERY
  • Газоанализатор ИГМ-10
  • Паспорт
  • Руководство по эксплуатации
  • Инструкция по монтажу
  • Адаптер ПГС
  • Методика поверки
  • Цифровой информационный носитель с ПО

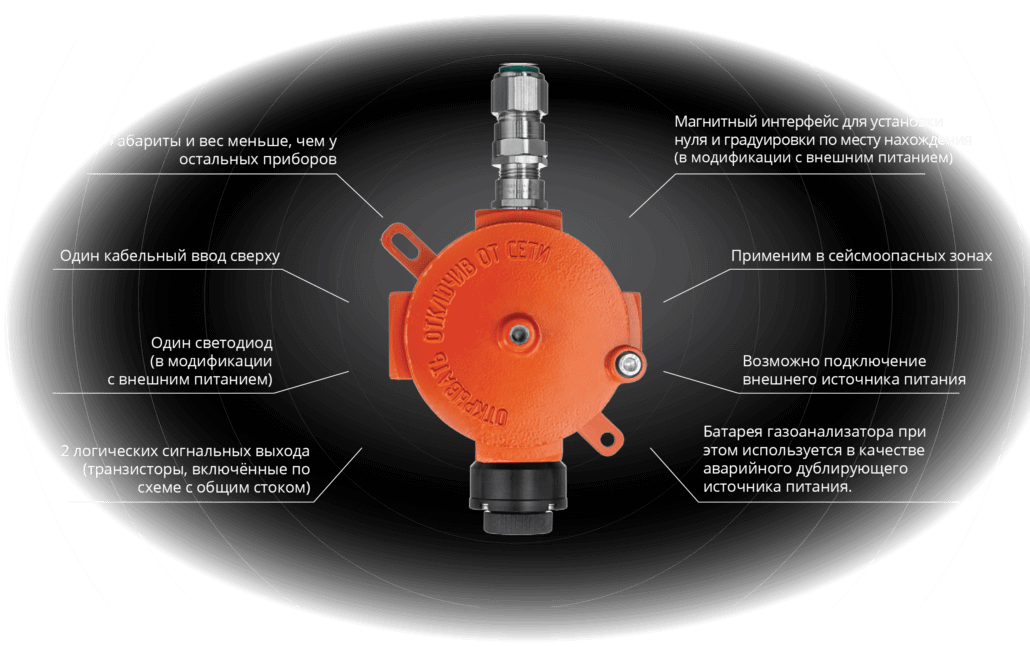

Конструктивные особенности прибора

Конструктивные особенности прибора Конструктивные особенности прибора
Диапазон атмосферного давления
Диапазон атмосферного давления

80 – 120 кПа

Относительная влажность (без образования конденсата)
Относительная влажность (без образования конденсата)

< 98%

Габаритные размеры (ДхШхВ)
Габаритные размеры (ДхШхВ)

124х155х91 мм у прибора с батарейным питанием

Габаритные размеры (ДхШхВ)
Габаритные размеры (ДхШхВ)

124х146х91 мм у прибора с проводным питанием

Масса
Масса

< 1,5 кг

Особенности ИГМ-10 с автономным питанием

ПИТАНИЕ ОТ ВСТРОЕННОЙ БАТАРЕИ
не менее 1 года работы от одного элемента питания
ПРОСТОТА ЗАМЕНЫ БАТАРЕИ
по истечении 1 года эксплуатации
УСТАНОВКА В ТРУДНОДОСТУПНЫХ МЕСТАХ
может быть использован в беспроводных и автономных системах
МАРКИРОВКА ВЗРЫВОЗАЩИТЫ ВИДА ИСКРОБЕЗОПАСНАЯ ЦЕПЬ (IB)
можно обслуживать во взрывоопасной зоне
СОКРАЩЕНИЕ ВРЕМЕНИ МОНТАЖА
за счет отсутствия кабельных линий
СОВМЕСТИМ С БЕСПРОВОДНЫМИ СИСТЕМАМИ
Emerson, Endress-Hauser, ОКБ «Вектор» и др.
СУЩЕСТВЕННАЯ ЭКОНОМИЯ
снижение стоимости инженерных и технических расходов
