Стационарный газоанализатор IGС-1

Стационарные газоанализаторы IGC-1 предназначены для измерения объемной доли горючих газов, водорода, кислорода, диоксида углерода и концентрации вредных веществ в воздухе рабочей зоны.

Собственная разработка компании

Производство на территории Республики Казахстан

Полный цикл сборки продукции

Сертификата о происхождении товара СТ-KZ

Продукция включена в реестр отечественных производителей

Полная техническая поддержка

ПРЕИМУЩЕСТВА IGС-1

НАЛИЧИЕ ЭКРАНА

для индикации показаний концентрации

МАГНИТНЫЙ ИНТЕРФЕЙС

для калибровки во взрывоопасной зоне

НАЛИЧИЕ СОФТА

для настройки и калибровки газоанализатора

НИЗКОЕ ЭНЕРГОПОТРЕБЛЕНИЕ

не более 1 Вт

НАЛИЧИЕ ОБОГРЕВА СЕНСОРОВ

у моделей с электрохимическим, NDIR и PID сенсорами

СНИЖЕНИЕ ЗАТРАТ

на установку и обслуживание

ВЫСОКАЯ ТОЧНОСТЬ

абсолютная погрешность 3% НКПР

БЫСТРОЕ УСТАНОВЛЕНИЕ ПОКАЗАНИЙ

Т_0,9 по метану менее 5 с

СОВМЕСТИМОСТЬ

с любыми видами вторичных устройств

ВЫСОКАЯ УСТОЙЧИВОСТЬ

к вибрационным нагрузкам

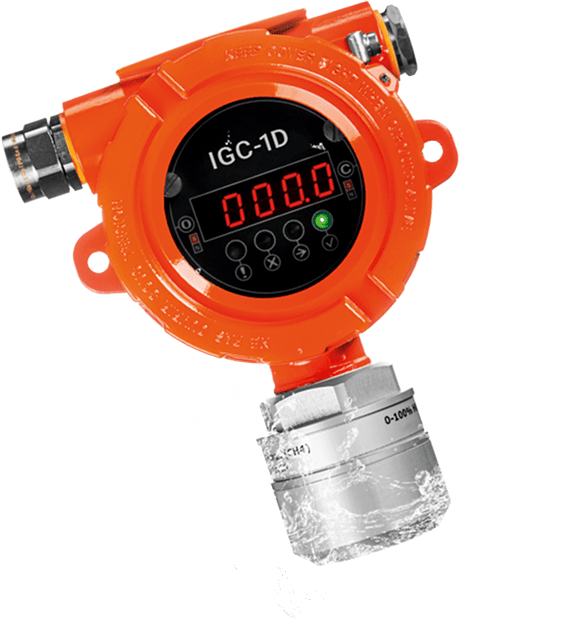

УСТОЙЧИВОСТЬ К ПОВЫШЕННОЙ ВЛАЖНОСТИ, ПАРУ И ТУМАНУ

у моделей с оптическим сенсором

ЛЁГКАЯ НАСТРОЙКА

по месту эксплуатации

Назначение

Газоанализатор позволяет производить автоматический непрерывный мониторинг опасных концентраций горючих, токсичных газов, кислорода и диоксида углерода, ПДК вредных и углеводородных газов в потенциально опасных местах. Благодаря высокой устойчивости к климатическим и механическим воздействиям, газоанализаторы IGС-1 могут устанавливаться как в помещениях, так и на открытых площадках.

Скачать буклет

Область применения

Взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ IEC 60079-14-2013 и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

Диапазон температуры окружающей среды

от -60^оС до +60^оС

Диапазон атмосферного давления

80 - 120 кПа

Влажность

с оптическим и термокаталитическим сенсором от 0 до 100%*

с электрохимическим сенсором от 15 до 96%*

с фотоионизационным сенсором от 0 до 95%*

*без образования конденсата

Материал корпуса

алюминий, нержавеющая сталь

Габаритные размеры (ДхШхВ)

185х145х107 мм

Масса

<2,5 кг в алюминиевом корпусе
<3,5 кг в стальном корпусе

Газоанализатор IGC-1 выпускается в следующих вариантах корпуса:

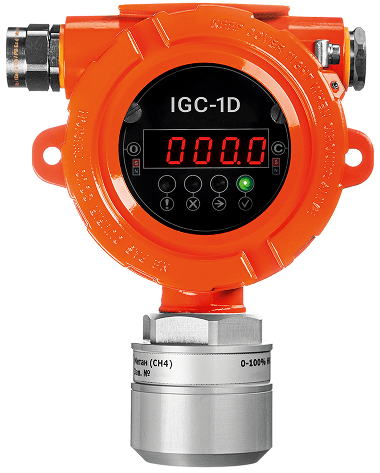

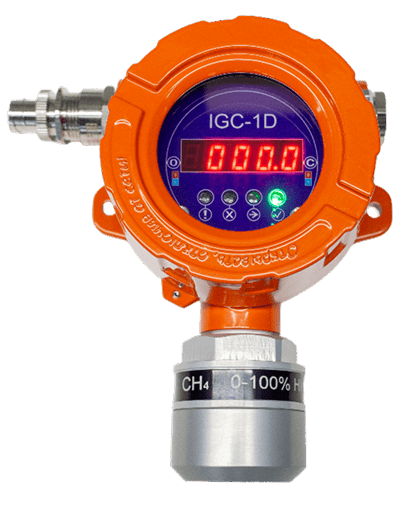

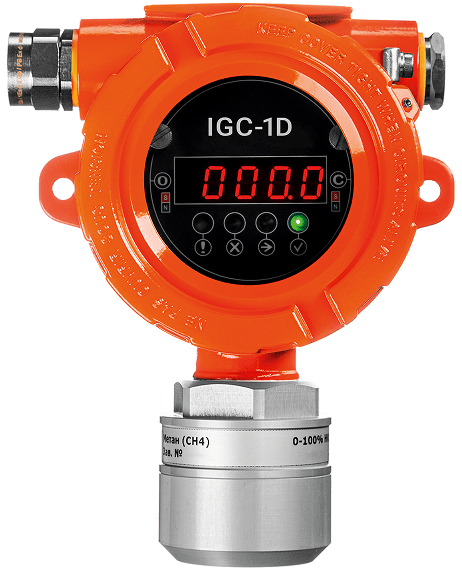

1 с дисплеем в алюминиевом корпусе IGC-1D-A

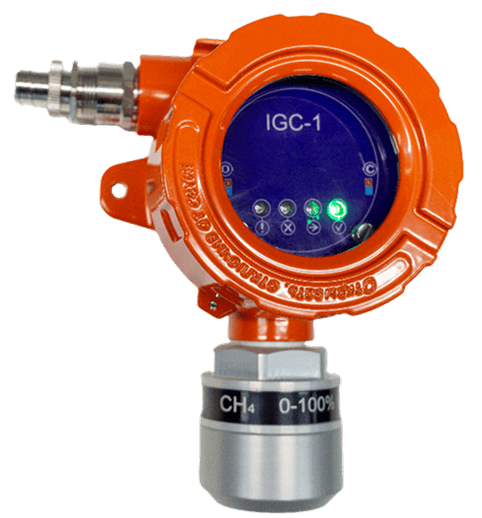

2 без дисплея в алюминиевом корпусе IGC-1-A

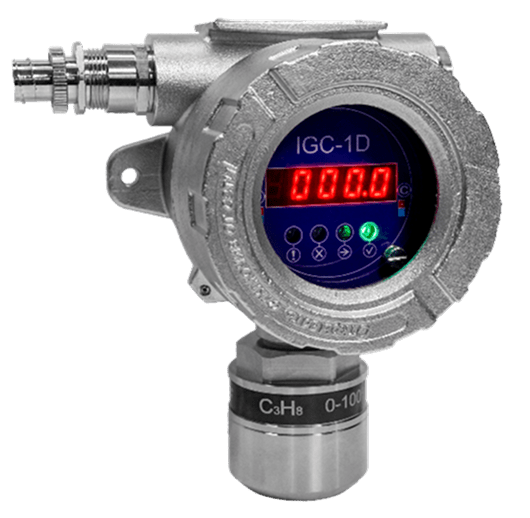

3 с дисплеем в стальном корпусе IGC-1D-С

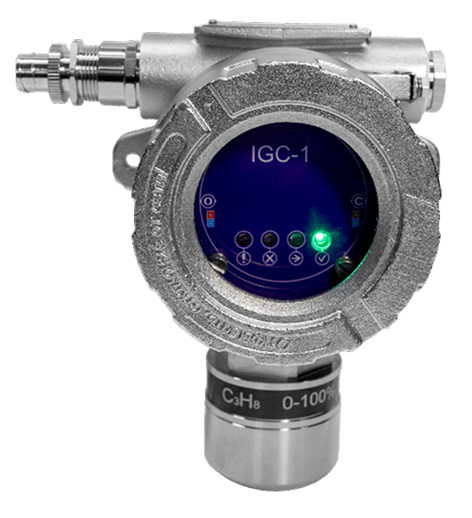

4 без дисплея в стальном корпусе IGC-1-C

с дисплеем в алюминиевом корпусе IGC-1D-A

без дисплея в алюминиевом корпусе IGC-1-A

Измеряемые компоненты

Электрохимические сенсоры

Кислород (О2)
Оксид углерода (СО)
Сероводород (H2S)
Хлор (Сl2)
Аммиак (NH3)
Диоксид серы (SO₂)
Оксид азота (NO)
Диоксид азота (NO2)
Водород (H2)
Этилмеркаптан (C2H5SH)
Метанол (CH3OH)
Метилмеркаптан (метантиол) (CH3SH)
Этанол (C2H6O)
Фтороводород (HF)

Фотоионизационные сенсоры

Бензол (С6Н6)
Изобутилен (2-Метилпропен) [i-C4H8]
Фенол (C6H5OH)

Оптические сенсоры

Диоксид углерода (CO2)
Пропан (С3H8)
Метан (СН₄)
Н-Гексан (С6H14)
Н-Бутан (С4H10)
Пентан (С5H12)
Пропилен (С3Н6)
Метанол (CH3ОН)
Бензол (C6H6)
Ацетон ((CH3)2СО)
Этилен (С2Н4)
Этанол (С2Н5OH)
н-Гептан (C7H16)
Топливо дизельное
Керосин
Бензин авиационный
Бензин неэтилированный
Пары нефтепродуктов
Сумма углеводородов
Нефть

Термокаталитические сенсоры

Метан (СН₄)
Пропан (С₃Н₈)
Водород (H₂)
Гексан (С₆Н₁₄)
Пары бензина
Пары керосина
Пары дизельного топлива
Акрилонитрил (С₃Н₃N 5%)
Углеводородные горючие газы (пары) и водород по метану (C₁-С₁₀ по СН₄)
Углеводородные горючие газы (пары) и водород по пропану (C₁-С₁₀ по С₃Н₈)
Углеводородные горючие газы (пары) и водород по гексану (C₁-С₁₀ по С₆Н₁₄)
Углеводородные горючие газы (пары) и водород по водороду (C₁-С₁₀ по H₂)

Получите консультацию или уточните информацию о нашей продукции прямо сейчас!

Оставьте заявку, и наш менеджер свяжется с вами в течение 15 минут.

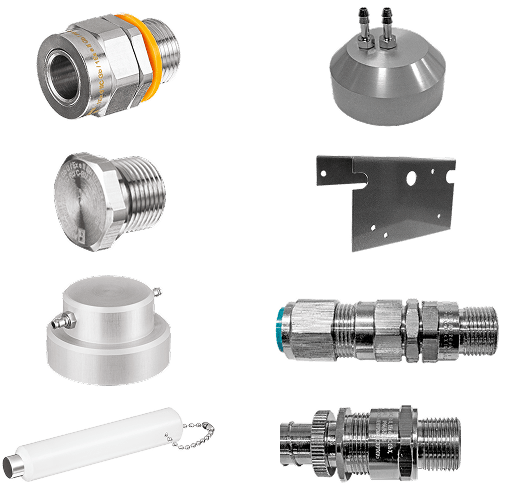

Комплект поставки

Газоанализатор IGС-1
Взрывозащищенный кабельный ввод
Взрывозащищенная заглушка
Цифровой информационный носитель с ПО
Свидетельство о поверке
Адаптер ПГС
Магнит для градуировки
Эксплуатационная документация
Козырёк защитный*
Противодождевая насадка*
Искробезопасный Hart-переходник*
Кронштейн крепления на трубу*
Внешний светозвуковой оповещатель*

* поставляется по запросу Заказчика

Технические характеристики

Маркировка взрывозащиты: - с обогревом сенсора - без обогрева сенсора	1Ex db ia [ia Ga] IIC Т5 Gb Х 1Ex db ia [ia Ga] IIC Т6 Gb Х
Типы устанавливаемых сенсоров	- оптический (NDIR) - электрохимический - фотоионизационный (PID) - термокаталитический
Межповерочный интервал	1 год
Степень защиты оболочки	IP66/IP68
Напряжение питания	от 12 до 32 В (постоянный ток)
Потребляемая мощность, не более - с обогревом сенсора - без обогрева сенсора	6 Вт 1 Вт
Настройка газоанализатора	- магнитный ключ - RS-485 - HART
Средняя наработка на отказ, не менее	100 000 ч
Назначенный срок службы	15 лет
ВЫХОДНЫЕ ИНТЕРФЕЙСЫ И ИХ ХАРАКТЕРИСТИКИ
Токовая петля
- токовый выход	4…20 мА
- режим	активный/пассивный
- максимальное сопротивление нагрузки	500 Ом
- максимальное напряжение (пассивный режим)	48 В
HART
- версия протокола	7 (с поддержкой предыдущих)
RS-485
- максимальное число приборов на линии	256
- максимальное напряжение (между сигнальными линиями A и B, а также между сигнальными линиями и «землёй» интерфейса)	±12 В
Реле
- релейные выходы	исправность порог 1 порог 2
- максимальное коммутируемое напряжение постоянного тока	60 В
- максимальный коммутируемый постоянный ток	2 А
- максимальное коммутируемое напряжение переменного тока	250 В
- максимальный коммутируемый переменный ток	2 А
